无油螺杆空压机有什么结构系统

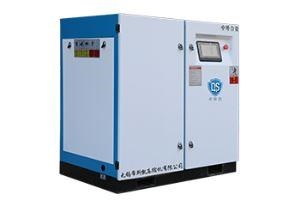

　　无油螺杆空压机由螺杆头、电机、油气分离器、冷却系统、空调系统、润滑系统、安全阀和控制系统组成。整机安装在一个箱体内，箱体自带，可以直接放置在平整的水泥地面上，不用螺栓固定在基础上。螺杆头是双轴容积旋转式空气空压机头。1对高精度主(阳)转子和辅助(阴)转子水平平行安装在壳体内，主(阳)转子有5个齿，辅助(阴)转子有6个齿。主转子直径大，辅助转子直径小。牙齿呈螺旋形，相互啮合。主转子和辅助转子的两端分别由轴承支撑和定位。

　　工作时，电机通过联轴器(或皮带)直接承载主转子。由于两个转子相互啮合，主转子直接带动副转子一起转动。冷却液从空气空压机壳体下部的喷嘴直接喷入转子的啮合部分，与空气混合带走压缩产生的热量，从而达到冷却效果。

　　同时，形成液膜以防止转子之间的金属对金属直接接触，并封闭转子和外壳之间的间隙。注入的冷却液还可以降低高速压缩产生的噪音。

　　无油螺杆空压机的主要部件是螺杆头和油气分离桶。螺钉头通过吸入过滤器和进气控制阀吸入空气，油注入空气压缩室，冷却和密封螺钉头，润滑螺钉和轴承，压缩室产生压缩空气。

　　无油螺杆空压机压缩后的油气混合物排入油气分离桶，由于机械离心力和重力的作用，大部分油从油气混合物中分离出来。空气通过硼硅酸盐玻璃纤维制成的油气分离筒芯，几乎所有的油雾都被分离出来。

　　无油螺杆空压机从油气分离筒芯分离出的油通过回油管返回到螺杆头。回油管上装有滤油器，回油经滤油器过滤后，干净的油流回螺钉头。油分离后，压缩空气通过更小压力控制阀离开油缸，进入后冷器。后冷器冷却压缩空气，然后将其排入储气罐，供所有气体用户使用。冷凝水集中在储气罐中，通过自动排水器或手动方式排出。
